Rơ-le APR-S

Rơ-le APR-S
Thương hiệu:
Giá bán: Liên hệ AZCNC.VN

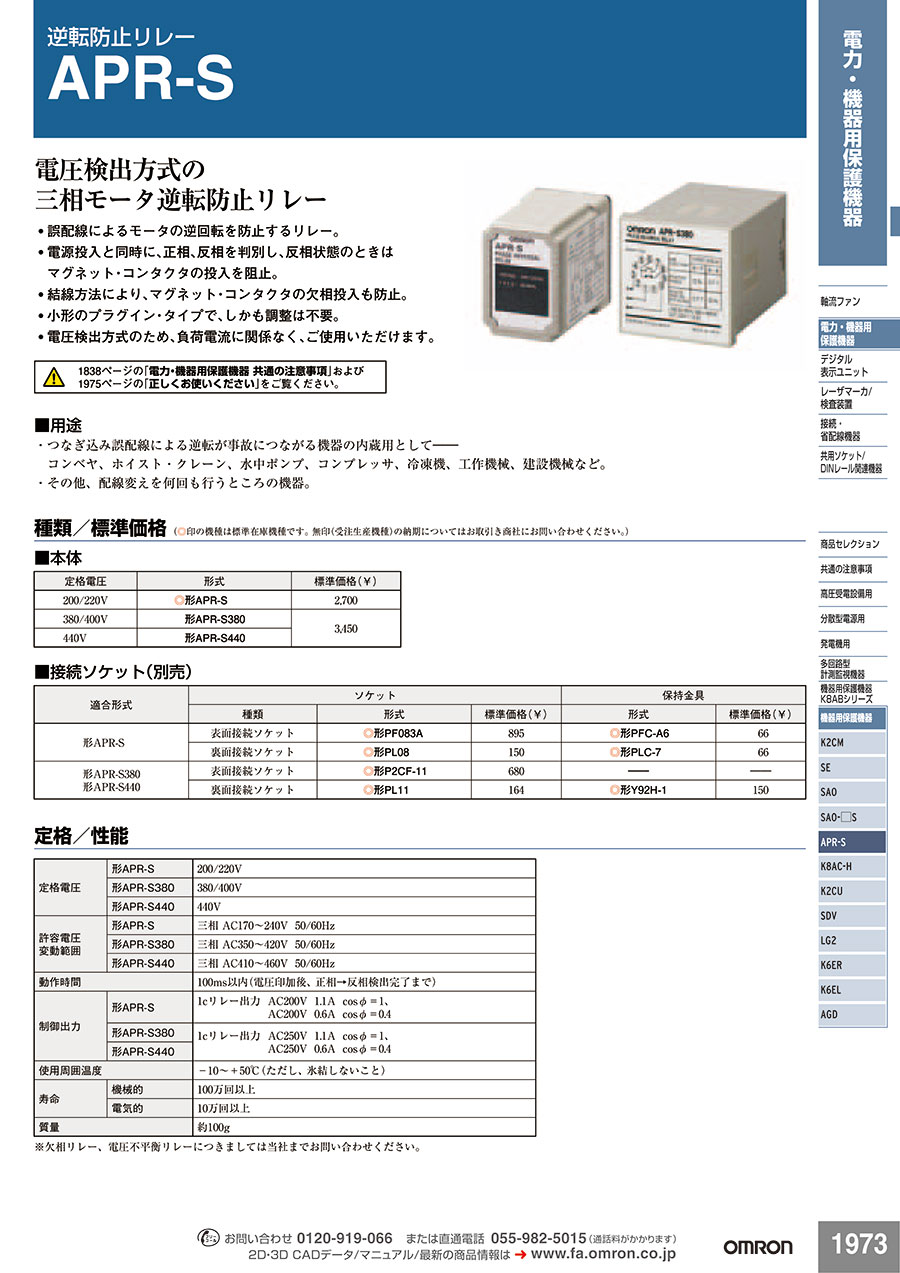

OMRON Rơ le chống quay ngược APR-S [Đặc trưng] · Phương pháp phát hiện điện áp rơle chống quay ngược động cơ ba pha. · Rơ-le ngăn cản việc quay ngược do đấu dây sai. · Khi được cấp nguồn, nó phân biệt giữa pha thuận, ngược pha và ngược pha. · Tiếp xúc nam châm bị ngăn chặn. · Với phương pháp kết nối dây, đầu vào pha mở cũng được ngăn chặn. · Loại plug-in nhỏ, không cần điều chỉnh. · Do phương pháp phát hiện điện áp, nó có thể được sử dụng bất kể dòng tải. APR-S APR-S380 APR-S440

0904609889 Hotline

Gửi yêu cầu báo giá Nhiều ưu đãi, hấp dẫn

Thông tin chi tiết sản phẩm Thông tin chi tiết sản phẩm

hông số kỹ thuật của Rơ le bảo vệ ngược APR-S

Rơ le bảo vệ ngược APR-S: hình ảnh liên quan

Hình thức bên ngoài của Rơ le bảo vệ ngược APR-S

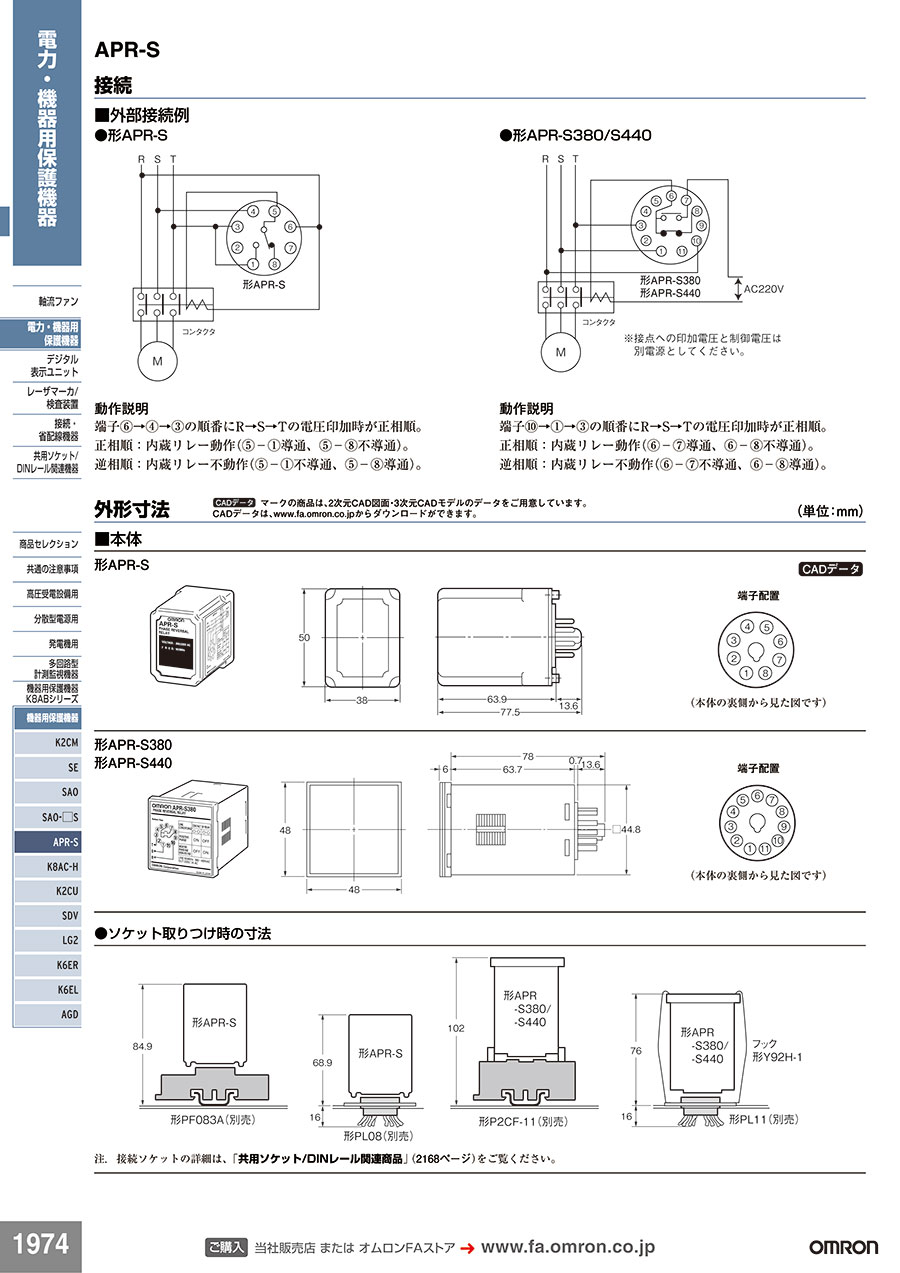

Bản vẽ phác thảo APR-S

Bản vẽ phác thảo kích thước APR-S, Đơn vị: mm

Bản vẽ bố trí thiết bị đầu cuối APR-S
(Bản vẽ nhìn từ mặt sau của thân chính)

Bản vẽ phác thảo APR-S380, APR-S440

Bản vẽ phác thảo kích thước APR-S380, APR-S440, Đơn vị: mm

Bản vẽ bố trí thiết bị đầu cuối APR-S380, APR-S440
(Bản vẽ nhìn từ mặt sau của thân chính)

Ví dụ về kết nối bên ngoài APR-S

Hoạt động Mô tả
Khi các đường dây R → S → T được cấp điện để dòng điện chạy theo thứ tự vào các cực (6) → (4) → (3) thì có một thứ tự pha dương.
Thứ tự pha thuận: hoạt động rơle tích hợp ((5) - (1) mang dòng, (5) - (8) không mang dòng).
Thứ tự pha âm: không có hoạt động rơle tích hợp ((5) - (1) không mang dòng, (5) - (8) mang dòng).

Ví dụ về kết nối bên ngoài APR-S380 / S440

* Đối với điện áp áp dụng và điện áp điều khiển đến các tiếp điểm, hãy sử dụng nguồn điện riêng.

Hoạt động Mô tả
Khi các đường dây R → S → T được cấp điện để dòng điện chạy theo thứ tự vào các cực (10) → (1) → (3) thì có thứ tự pha dương.
Thứ tự pha tích cực: hoạt động rơle tích hợp ((6) - (7) mang dòng, (6) - (8) không mang dòng).
Thứ tự pha âm: không có hoạt động rơ le tích hợp ((6) - (7) không mang dòng, (6) - (8) mang dòng).

Kích thước APR-S có gắn ổ cắm, Đơn vị: mm
Mẫu PF083A (bán riêng)

	Mẫu APR-S440
Điện áp định mức	Mẫu APR-S	200/220 V
	Mẫu APR-S380	380/400 V
	Mẫu APR-S440	440 V
Phạm vi dao động điện áp cho phép	Mẫu APR-S	Ba pha 170 đến 240 V AC 50/60 Hz
	Mẫu APR-S380	Ba pha 350 đến 420 V AC 50/60 Hz
	Mẫu APR-S440	Ba pha 410 đến 460 V AC 50/60 Hz
Thời gian hoạt động		Trong vòng 100 ms (Sau khi đặt điện áp, cho đến khi phát hiện pha dương → pha ngược)
Kiểm soát đầu ra	Mẫu APR-S	1 đầu ra rơle c 200 V AC 1,1 A cosφ = 1, 200 V AC 0,6 A cosφ = 0,4
	Mẫu APR-S380	1 đầu ra rơle c 250 V AC 1,1 A cosφ = 1, 250 V AC 0,6 A cosφ = 0,4
Nhiệt độ môi trường xung quanh		-10 đến + 50 ° C (giả sử không đóng băng)
Tuổi thọ	Cơ khí	1.000.000 hoạt động tối thiểu.
Tuổi thọ	Điện	100.000 hoạt động tối thiểu.
Cân nặng		Khoảng 100g
